柔性輸送線關鍵組成與設計要點

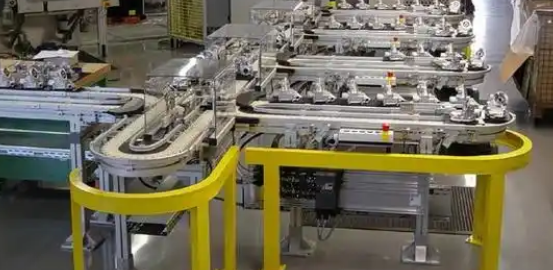

柔性輸送線是一種可根據生產需求靈活調整輸送路徑、速度、布局的自動化輸送系統，通過模塊化設計實現對不同物料(如零部件、成品、包裝件等)的高效傳輸，適用于多品種、小批量或頻繁換型的生產場景。

1. 系統組成

機械部分

框架結構：鋁合金或鋼結構，承重能力根據負載設計。

輸送單元：皮帶 / 鏈條 / 滾筒載體，搭配彎道、升降段等功能模塊。

驅動裝置：伺服電機或變頻電機，支持速度可調。

電氣部分

控制系統：PLC 或工業電腦，實現路徑規劃、故障診斷。

傳感器：光電傳感器(檢測物料到位)、編碼器(定位精度控制)。

2. 設計核心要點

生產需求匹配：

計算物料重量、尺寸，確定輸送單元承重(如電子元件選皮帶線，汽車部件選倍速鏈)。

規劃輸送速度(如食品包裝線≤1m/s，物流分揀線可達 2-3m/s)。

布局優化：

避免直角轉彎(減少物料卡頓)，優先采用 180° 平滑彎道。

與周邊設備(如機器人、檢測臺)對接精度控制在 ±1mm。

安全與維護：

加裝急停按鈕、過載保護裝置，符合 ISO 安全標準。

預留檢修通道，模塊化部件支持快速更換(如皮帶張緊裝置免工具拆卸)。
